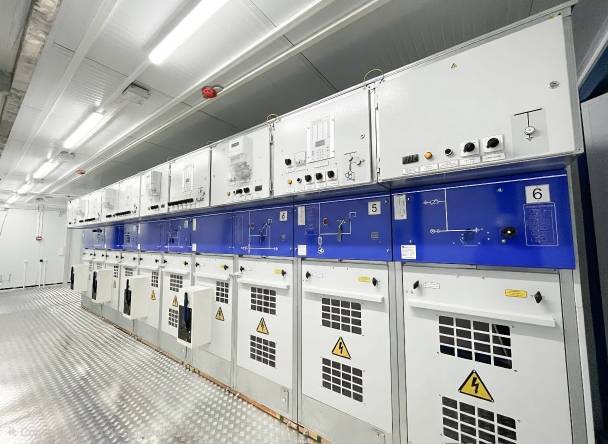

Комплектное распределительное устройство (КРУ) серии HMH-36 производства ООО “РОСПОЛЬ-ЭЛЕКТРО+” предназначено для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц на номинальное напряжение 35 кВ и применяется для комплектования трансформаторных подстанций (ПС), а также распределительных пунктов (РП).

В шкафах HMH-36 могут устанавливаться следующие аппараты:

Элегазовый выключатель
Элегазовый выключатель нагрузки (разъединитель)
Силовой выключатель
Заземлитель
Предохранители

КРУ серии НМН-36 обеспечивает:

Безопасность, простоту и удобство обслуживания;
Высокую надежность;
Минимальные габариты строительной части ПС и РП;
Простоту монтажа;
Увеличение числа линейных присоединений при реконструкции ПС и РП за счет малых габаритов шкафов.

Безопасность эксплуатации КРУ серии HMH36 достигается наличием:

системы блокировок;
изолированных отсеков сборных шин, аппаратов и релейной защиты;
механических указателей положения аппаратов и мнемосхемы на лицевой стороне шкафов;
индикацией наличия напряжения с разъемом для фазировки;
возможности внутреннего обзора;
клапанов сброса избыточного давления.

КРУ серии HMH-36 удовлетворяют следующим стандартам:

ГОСТ: 1516.3-96, 14693-90, 6697-83, 12.2.007.3-75, 12.2.007.4-75, что подтверждено сертификатом № РОСС RU.00001.21MB02
МЭК: 60298, 60265, 60129, 60694, 62271-100, 62271-105

Номинальное напряжение, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальный ток, А	630-1250
Испытательное напряжение промышленной частоты (1 минута), кВ	95
Испытательное напряжение грозового импульса, кВ	190
Номинальная частота, Гц	50
Ток электродинамической стойкости, кА	40; 50
Ток термической стойкости (3 секунды), кА	16; 20
Номинальный ток выключателя нагрузки, А	630
Номинальный ток разъединителя, А	1250
Габариты ячейки (Г х В х Ш), мм	1400х2250х750-1500

Для малогабаритных ячеек типа HMH-36 на номинальное напряжение 35 кВ, номинальный ток 630 А, ток термической стойкости 16 кА успешно завершен комплекс испытаний в ОАО “НТЦ ФСК ЕЭС” (Научно-технический центр Федеральной сетевой компании Единой энергетической системы) с получением аттестации в ОАО “Россети”.

Малогабаритная ячейка типа НМН-36 соответствует техническим требованиям “Россетей” и рекомендована для применения на объектах ДЗО ОАО “Россети”.

Для уточнения стоимости обратитесь к нашим специалистам.
